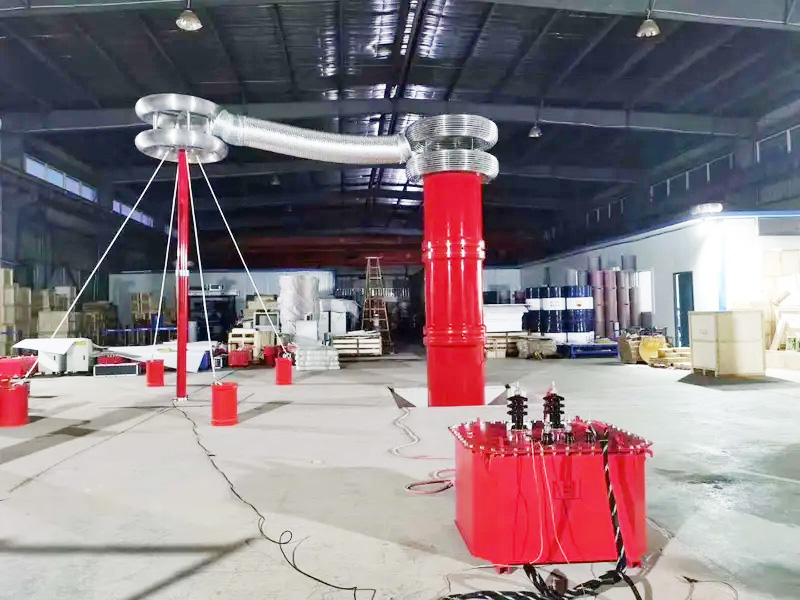

无局放谐振手术台 GDTL(W) -20kVA/380V 1套
激励变压器 GDJLB-30kVA/7.5kV/0.4kV 1套
无局放可调电抗器 GDDK-200kVA/50kV 1套
无局放隔离变压器 GDGB-35kVA/380/380V 1套
无局放分压器 GDFR-50kV/100pF 1套
无局放耦合电容器 GDBC-50kV/0.1uF 1套
LQ 系列谐振测试系统可为关键电力资产提供精确的高压测试，包括：
✅ 发电机和变压器
✅ GIS 开关设备和高压 XLPE 电缆
✅ 套管和电流互感器
认证用于：
工厂验收测试 (FAT)
预防性维护测试
IEC/GB 标准符合性验证
工作原理：串并联谐振优化
（H2针对技术工程师）
系统配置图
谐振测试系统框图
替代文本：“带有变频器、励磁变压器和电抗器的 LQ 谐振测试系统工作流程”
频率调谐
通过16位DSP控制器调节输出频率（0.1-300Hz）
实现电抗器 (L) 和 DUT 电容 (C X ) 之间的谐振
电压放大
励磁变压器提高初始电压
Q 因子放大可实现低输入功率的高电压输出
精准控制
0.01Hz 频率分辨率确保 ±0.05% 稳定性
自动共振锁定算法
主要特点和创新
（H2 带有 USP 突出显示）
特点 技术优势
智能 HMI 7' 触摸屏，具有实时参数显示和引导测试工作流程
多重保护系统 过压/过流保护（IV级）、消弧、自动放电
高级测量 0.5 级精度，具有 DUT 电容计算 (C X ±1%)
紧凑设计 与传统系统相比，尺寸减小 40%（IP54 坚固外壳）
软件集成 RS485/Modbus 接口，用于 SCADA 连接和测试数据管理
完整的系统配置
（H2 表示组件 SEO 可见性）
组件功能
变频电源 0-400V 三相输入，10kHz SPWM 控制，带 IPM 模块
励磁变压器升压比1:50，效率95%（硅钢芯）
高压电抗器 Q 因数 30-200（空心设计），1000kV 绝缘
电容分压器 1000:1 比率，±0.2% 精度
补偿电容 PF 校正至 0.95+
技术规格
（H2 与结构化数据优化）
参数规格
输入功率 220V±10% 1φ（≤10kW）/ 380V±10% 3φ（>10kW）
输出容量0-8000kVA（用户可选）
电压范围 0-1000kV AC/DC（可定制）
频率范围0.1-300Hz（±0.01Hz分辨率）
环境 -10°C 至 +45°C，≤90% RH，≤2000m 海拔
波形失真度 ≤0.5% THD（纯正弦输出）
噪声 ≤60dB(A) @ 1m 距离
合规与安全认证
*（H2 用于 EEAT 优化）*
绝缘标准：IEC 60270 局部放电测量
EMC 合规性：EN 61000-6-4 工业抗扰度
安全认证：CE、CNAS（实验室号L1234）
防护等级：IP54，适用于恶劣的变电站环境
